Photogoniomètre ou goniophotomètre ?
Ces deux appellations désignent le même appareil permettant de mesurer la distribution angulaire des sources lumineuses (modules LED et luminaires) et d’estimer l’intensité lumineuse de ces dernières.
D’un point de vue étymologique, le photogoniomètre ou le photogoniomètre ont tous deux des racines grecques communes :
- « gônía » : angle,
- « Photo » : lumière,
- « metron » : mesure.
Littéralement, cet instrument permet « la mesure de l’angle de la lumière ». Le Photogoniomètre est constitué de 2 entités distinctes.
Le goniomètre : appareil servant à mesurer un angle.
Le photomètre : instrument servant à évaluer l’intensité de la lumière
Le goniomètre permet de déterminer la photométrie sous tous les angles. Combiné à un photomètre, il devient un photogoniomètre ou goniophotomètre.
Pourquoi mesurer l'éclairement des sources LED ?
La LED a de nombreux avantages (économie d’énergie, durabilité, compacité, ambiance, confort visuel, éclairage directionnel…). Une source LED fournit une quantité de lumière et la répartition lumineuse peut être faite de différentes façons (bas, haut, à la perpendiculaire, à l’horizontale) et de manière uniforme ou bien asymétrique dans le cas où la lumière est centrée sur un axe.
Afin d'optimiser la fonctionnalité de chaque source LED, l'étude de photométrie évalue si le produit répond au besoin de flux lumineux et de répartition de la lumière souhaités. Distribution uniforme, extensive ou intensive ? Le photogoniomètre mesure la distribution photométrique de la lumière émise par une source LED et permet d'estimer si elle est asymétrique ou symétrique.
À qui s’adresse une étude d’éclairage ?
L’étude d’éclairage est utile pour les professionnels de l’éclairage du fabricant de luminaires et concepteur lumières à l’architecte, au Bureau d’études et installateurs en charge de l’aménagement d’éclairage. Cette étude vise à valider le matériel mis en œuvre par le pôle Recherche & Développement des BE.
Les avantages d'une étude d'éclairement
- Identifier l’éclairage le plus approprié pour éclairer la pièce afin de répondre aux besoins d’éclairage (nombre de lux), contraintes techniques ou normes règlementaires.
- Optimiser le nombre de luminaires nécessaires pour éclairer la surface.
- Mesurer l’illuminance ou l’éclairement qui est traduit en Lux : c’est la quantité d’éclairage reçue sur une surface donnée. Cette mesure peut se faire au sol, sur un bureau, sur un mur…
- Vérifier la répartition homogène de la lumière ou la répartition de la lumière selon plusieurs angles.
- Appréhender les contraintes techniques et les coûts de consommation d’énergie.
Quels sont les prérequis pour réaliser une étude photométrique ?
Un laboratoire et une équipe experte
Plusieurs aménagements ont été opérés lors de l'installation du photogoniomètre dans le but de réaliser l'étude dans les meilleures conditions.
- Mise en place d’une chambre noire
- Positionnement du centre photométrique au laser
- Alignement parfait de la tête de mesure au centre photométrique de la source lumineuse
- Respect de la distance min. entre les deux appareils
Notre laboratoire est encadré par notre équipe spécialisée en études d'éclairage et Recherche & Développement. Nos experts vous apportent leur conseil sur tous vos projets d'éclairage.
Les données des clients
Divers éléments sont requis avant le lancement d'une étude d’éclairement. Parmi elles, on peut compter :
- l’environnement du projet (intérieur, extérieur, types d'espaces, superficie...)
- le type de luminaire, la quantité et les finitions souhaités
- les caractéristiques photométriques attendues (flux, UGR, ...)
La liste n'est pas exhaustive. Nous vous invitons à échanger avec notre équipe pour plus d’informations.
Comment sont retranscrits les résultats de l’étude d’éclairage ?
Le photogoniomètre est rattaché à un logiciel de mise en forme des mesures. L’intensité lumineuse ou la quantité de lumière produite par une source lumineuse est mesurée en Candela ou Cd. Le flux lumineux émis par la source LED est quant à lui traduit en Lumen. Après chaque prise de mesure par un photogoniomètre, on obtient des fichiers normalisés.
- Des fichiers textes compilent les informations (ies, ltd)
- Des illustrations donnant lieu à une représentation 3D du diagramme d’émission de la source

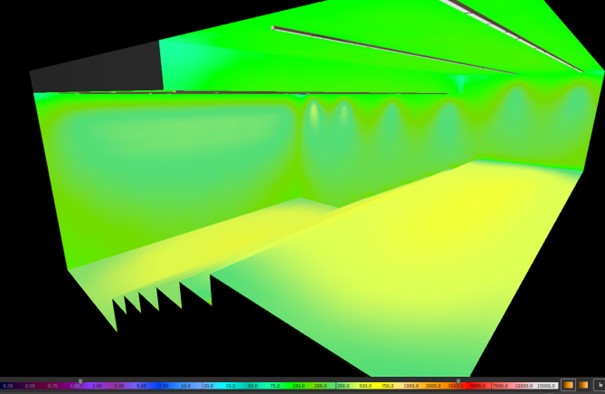

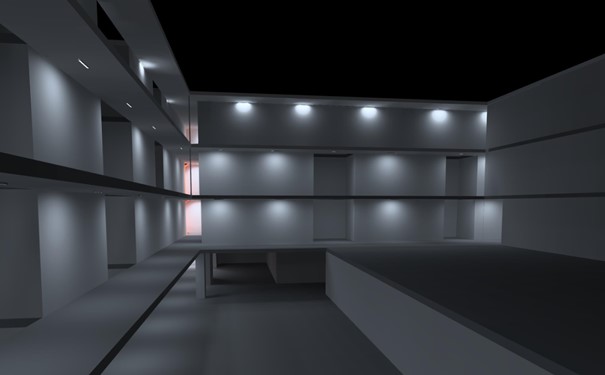

Ces données sont ensuite traitées par notre équipe pour finaliser le rendu de l'éclairage dans l'espace.
